SCHÉMA ZÁKLADNÍHO ZAPOJENÍ SOLÁRNÍ SESTAVY

Čerpadlová jednotka SR961S nebo SR962S
Expanzní nádoba
Odvzdušňovací ventil

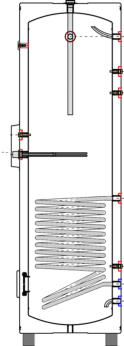

Solární zásobník (bojler) JPT1
Teplotní senzor T1

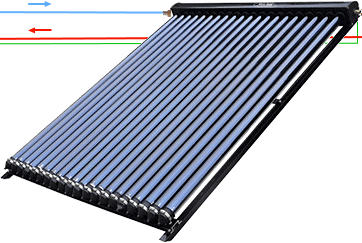

Solární     systémy     na     ohřev     vody     sestavené     z     námi prodávaných    součástí    jsou    velmi    jednoduché    a    jejich instalaci zvládne i průměrně zručný kutil. Ohřev   teplé   užitkové   vody   je   v   objektech   určených   pro   bydlení   z hlediska   návratnosti   realizované   investice   nejlepším   způsobem využití    solárních    systémů.    U    dobře    navržených    systémů    lze dosáhnout ročních úspor 65 – 75 % z nákladů na ohřev vody. Solární   vakuové   trubicové   kolektory   XTRA-SOLAR   24   mm   HP mají   účinnost   přes   77%.   Jen   pro   porovnání,   běžné   fotovoltaické panely     dosahují     účinnosti     jen     16%!     To     znamená,     že     pro dosažení     stejného     výkonu     fotovoltaikou     byste     potřebovali zhruba 5x větší plochu kolektorů! Ale zpět k sestavení solárního systému z trubicových kolektorů. Základem   systému   je   solární   kolektor,   ve   kterém   se   působením slunečního   záření   ohřívá   solární   kapalina   protékající   sběračem (horní    vodorovná    část    kolektoru)    a    ta    je    dále    přepravena spojovací     ohebnou     tepelně     izolovanou     nerezovou     trubkou (vlnovec)     do     výměníku     v     solárním     zásobníku.     Přes     tento výměník   se   teplo   odebrané   z   kolektoru   předá   do   vody   uvnitř bojleru    a    tímto    se    studená    voda    postupně    zahřívá.    Jakmile solární   kapalina   projde   tímto   výměníkem   je   ochlazena   a   proudí přes    čerpadlovou    jednotku    zpět    nahoru    ke    kolektoru.    Tento proces se neustále opakuje.
Ohřev vody sluncem Solární kolektory 2. generace, nyní o 26% výkonnější ! sluneční kolektor svépomocí
Solární zásobník (bojler) JPT1
Teplotní senzor T2
Teplotní senzor T3
Filtr
Elektrický dohřev (volitelné)
STUDENÁ VODA HORKÁ VODA Výměník SR962S
