Čerpadlová skupina s řídící jednotkou  je po kolektoru nejdůležitější částí solárního systému na ohřev vody. Reguluje chod solárního okruhu monitorováním teplot na kolektoru a bojleru a dle potřeby upravuje otáčky oběžného čerpadla tak, aby bylo dosaženo maximální účinnosti systému. Vestavěná řídící jednotka má mnoho užitečných funkcí pro regulaci a ochranu solárního systému před poškozením přehřátím nebo mrazem. Obsah balení: čerpadlo GRUNDFOS Solar Low Energy 15 - 65 (45 - 52 W) bezpečnostní ventil, 6bar odvzdušňovací ventil průtokoměr  vývody s 1/2" závity pro připojení kolektorů, expanzní nádoby a bojleru separátor vzduchu řídící jednotku s 5 vstupními a 3 výstupními porty (2x3,5A + 1x10A) 3 teplotní senzory: 1x PT1000 a 2x NTC10K montážní materiál, celokovový obal, návod k použití Integrovaná řídící jednotka nově umožňuje měření tepelného výkonu systému. Použití čerpadlové skupiny velmi usnadní instalaci a provoz solárního systému.

ČERPADLOVÉ A ŘÍDÍCÍ JEDNOTKY

SR962 SR962
 Typové označení
 SR962S

Čerpadlová skupina s řídící jednotkou - dvoutrubková

 Typové označení

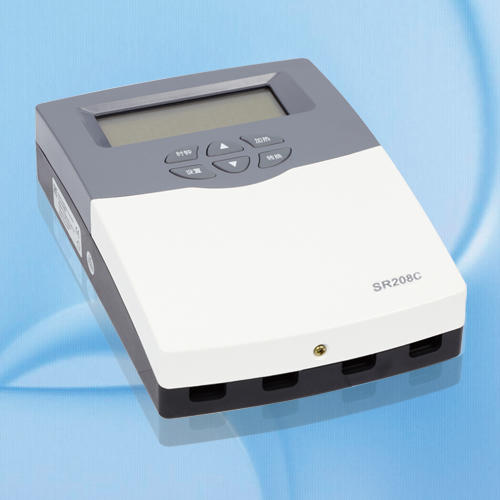

 SR208C

Řídící jednotka

Řídící jednotka slouží k regulaci solárního systému. Technická data:     Rozměry: 178mm×120mm×43mm     Napájení: AC200V ~ 240V     Spotřeba: < 3W     Správnost měření teploty: ±2°C     Rozsah měření teploty kolektoru: -10 ~ 220°C     Rozsah měření teploty nádrže: 0 ~ 110°C     Výstupy: 1x relé pro oběhové čerpadlo, výkon: ≤ 600W    1x relé pro elektrické topení, výkon: ≤ 600 W     Vstupy: 1x Pt1000 senzor (≤500°C) pro kolektor                     2x NTC10K senzory (≤135°C) pro nádrž     Okolní teplota: -10°C~50°C     Stupeň ochrany: IP40 Obsah balení: 1 ks - Regulátor 1 ks - Zákaznický manuál 1 ks - Pt1000 senzor (velikost: 6 x 50mm, délka kabelu 1,5 m) 2 ks - NTC10K senzor (velikost: 6 x 50mm, délka kabelu 2 m) 3 ks - Hmoždinka 3 ks - Vrut 1 bal. - Upínací svorky

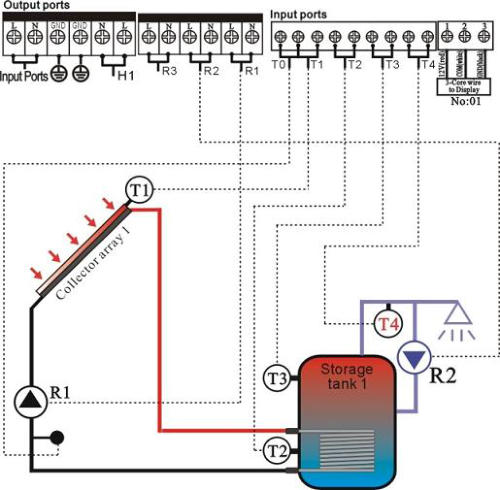

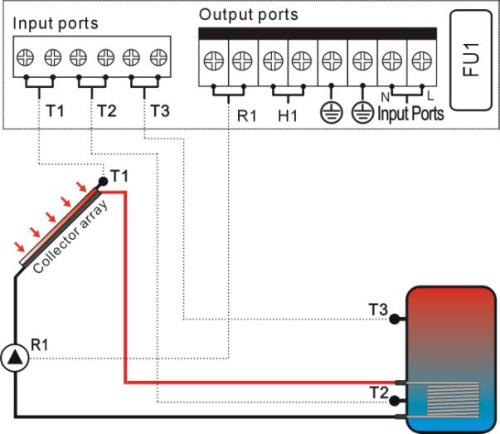

řídící jednotka SR208C Zapojení SR868C8 Zapojení SR208C
 Typové označení

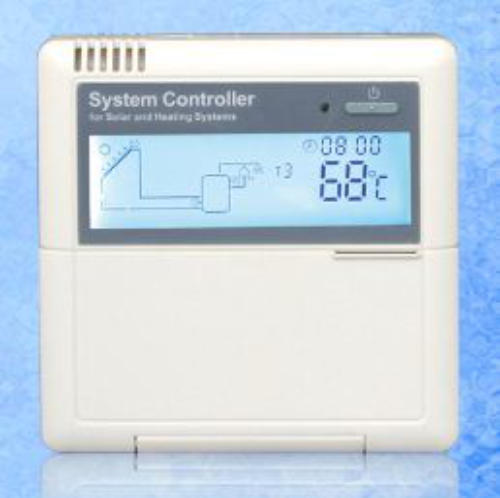

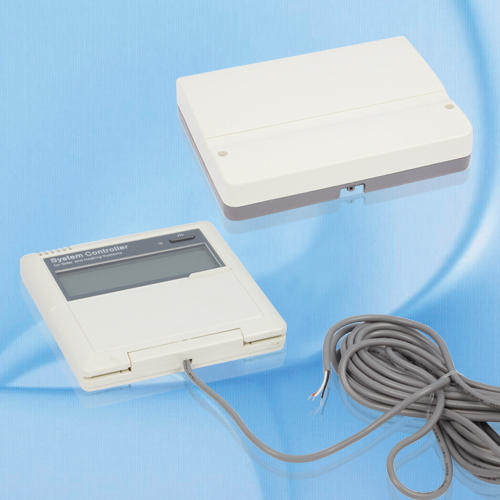

 SR868C8

Řídící jednotka

Řídící jednotka slouží k regulaci solárního systému. Technická data:     Rozměry: 120mm×120mm×18mm     Napájení: AC200V ~ 240V     Spotřeba: < 3W     Správnost měření teploty: ±2°C     Rozsah měření teploty kolektoru: -10 ~ 220°C     Rozsah měření teploty nádrže: 0 ~ 110°C     Výstupy: 3x relé pro oběhová čerpadla, výkon: ≤ 600W                    1x relé pro elektrické topení, výkon: ≤ 1500 W     Vstupy: 1x Pt1000 senzor (≤500°C) pro kolektor   3x NTC10K senzory (≤135°C) pro nádrž     Okolní teplota: -10°C~50°C     Stupeň ochrany: IP40 Obsah balení: 1 ks - Display 1 ks - Regulátor 1 ks - Zákaznický manuál 1 ks - Pt1000 senzor (velikost: 6 x 50mm, délka kabelu 1,5 m) 2 ks - NTC10K senzor (velikost: 6 x 50mm, délka kabelu 2 m) 5 ks - Hmoždinka 5 ks - Vrut 1 bal. - Upínací svorky

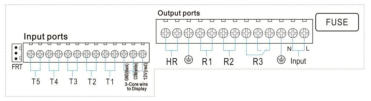

řídící jednotka SR868C8 Zapojení SR962S řídící jednotka SR868C8 Návod ke stažení Návod ke stažení Návod ke stažení Návod ke stažení Ohřev vody sluncem Solární kolektory 2. generace, nyní o 26% výkonnější ! Návod ke stažení Návod ke stažení
