solární kolektor JMC-5818-30

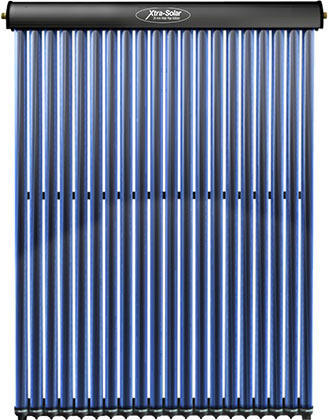

JMC-5818-20

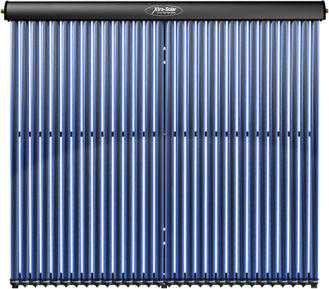

JMC-5818-30

 Incidence angle modifier IAM
Úhel                       0°     10°      20°      30°      40°      50°      60°      70°      80°      90°
Transversal:          1,0         --        1,04         --          1,24         --         1,47         --           --           --
Longitudinal:         1,0         --           --           --            --          0,89         --           --           --           --

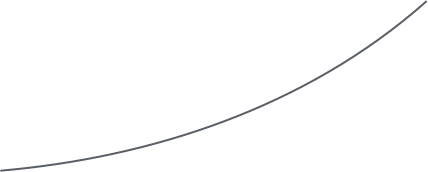

 Pokles tlaku kolektoru JMC-5818-30 (při 20°C)
0,03
0,02
0,01
0
Tlaková ztráta (Bar)
Průtok kapaliny (l/hod.)
100                     200                     300                      400                     500
0,06
0,05
0,04
0,07

TRUBICOVÉ VAKUOVÉ KOLEKTORY s 24 mm trubičkami Heat Pipes

 Technické údaje
solární kolektor
 Typové označení
Počet trubic
Průměr trubice
Celková plocha
Plocha apertury
Výška
Šířka
Hloubka
Účinnost (η0)
Solární nemrznoucí kapalina
 Kolekton P Super
Obsah kapaliny ve sběrači (L)
 2,1
Pracovní tlak max.
 12 Bar
Doporučený pracovní tlak
 1,8 Bar
Zkušební tlak
18 Bar
Připojení
Výkon kolektoru
Hmotnost (kg)
Absorpční vrstva trubic
SS-ALN/CU
Průměr horní části Heat Pipe
24 mm
Průtok (L / h)
 120 - 500
Materiál tepelné izolace
Rockwool
Materiál rámu
Hliníková slitina
Materiál trubic
Borosilikátové sklo, tl. 1,6 mm
Emisivita slunečního záření (%)
6
Absorptivita slunečního záření (%)
96
 JMC-5818-30
 30
 58 mm
 4,48 m²
 2,83 m²
 1944 mm
 2304 mm
 132 mm
 77,7%
 1 460 W                                             2 201 W
 64                                                     94
 JMC-5818-20
 20
 58 mm
 3,02 m²
 1,89 m²
 1944 mm
 1554 mm
 132 mm
 76,9%
 měděná trubka zakončená ¾” vnějším závitem
Max. pracovní teplota (°C)
 125
Stagnační teplota (°C)
219
Průtok (L / h)
 120 - 500
Montážní úhel
 20° - 70°

Montážní materiál, příslušenství

Název                                              Obj. kód
 Sada k upevnění kolektoru JMC-5818-20 na šikmou střechu         XS1630

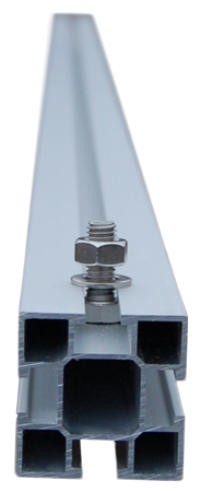

2x hliníkový nosník (40x40x1640 mm), 4x střešní hák, 8x nerezový  šroub, podložka a matice
8x
Název                                              Obj. kód
 Sada k upevnění kolektoru JMC-5818-30 na šikmou střechu         XS1640
2x hliníkový nosník (40x40x2390 mm), 6x střešní hák, 12x nerezový šroub, podložka a matice
12x
střešní  hák střešní  hák střešní  hák střešní  hák střešní  hák střešní  hák střešní  hák střešní  hák střešní  hák střešní  hák
Název                                              Obj. kód

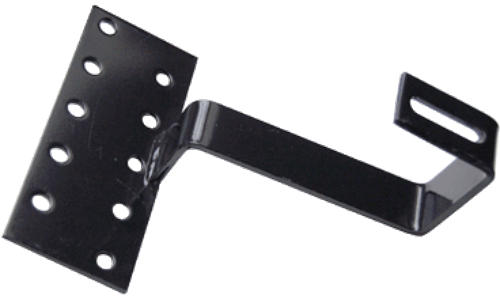

 Ocelový střešní hák k uchycení kolektoru na šikmou střechu         XS1650
Pevný ocelový střešní hák s kvalitní povrchovou úpravou práškovou vypalovanou barvou. Tloušťka úzké části držáku je 4,5 mm, délka 200 mm. Pro kolektor NSC-58-22 nebo JMC-5818-20 potřebujete 4 držáky Pro kolektor NSC-58-30 nebo JMC-5818-30 potřebujete 6 držáků
střešní  hák nosník kolektoru nosník kolektoru nosník kolektoru nosník kolektoru Návod ke stažení Návod ke stažení
Obsah balení:
Obsah balení:
Ohřev vody sluncem Solární kolektory 2. generace, nyní o 26% výkonnější !
Nová Zelená Úsporám č. SVT7692
Nová Zelená Úsporám č. SVT7750
