Ohřev vody sluncem Solární kolektory 2. generace, nyní o 26% výkonnější !
Základní solární sestava s kolektorem JMC-5818-20
Pozice     Název     Kusů      Poznámka

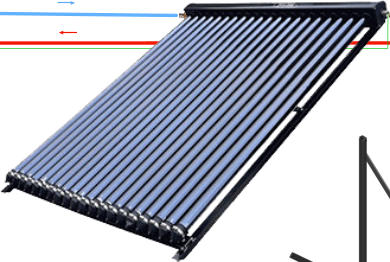

A Kolektor JMC-5818-20 1
B Čerpadlová jednotka SR961S 1
C Sada Matice, podložka, segment ½" 8
D X-Flex 1, vlnovec 10 m Odříznutou část vlnovce použijte k připojení expanzní nádoby k čerpadlové jednotce
E X-Flex 3, vlnovec s kabelem 10 m
F Odvzdušňovací ventil - sestava 1
H Solární expanzní nádoba, 18 l 1
J Redukce ¾” - ½” 2
K Solární zásobník s výměníkem 1 Není součástí dodávky
L Filtr ½” 1
M Vsuvka ½” 2
N Solární nemrznoucí kapalina Kolekton P Super 10 l
O Sada, nosník kolektoru na šikmou střechu 1 Není součástí dodávky, nutno zvolit, zda potřebujete nosník, nebo stojan na rovnou střechu
P Stojan na rovnou střechu 1 Není součástí dodávky, nutno zvolit, zda potřebujete nosník, nebo stojan na rovnou střechu
Tato sestava obsahuje základní části potřebné k sestavení plně funkčního solárního systému. Součástí této sestavy není solární zásobník, protože někteří zákazníci již nějaký bojler s výměníkem vlastní. Rozhodněte se, zda budete umísťovat kolektor na rovnou nebo šikmou střechu a podle toho si přiobjednejte stojan, nosník nebo střešní háky. Změřte si vzdálenosti mezi bojlerem, čerpadlovou jednotkou a kolektorem a případně si přiobjednejte X-Flex nerezový vlnovec Množství nemrznoucí solární kapaliny se odvíjí od objemu výměníku v bojleru, v případě potřeby si přiobjednejte
Solární kolektory 2. generace, nyní o 26% výkonnější ! C C C C C C C C D E F H J L M M N O P
Čerpadlová jednotka SR961S
Expanzní nádoba
Odvzdušňovací ventil - sestava
Teplotní senzor T1
Teplotní senzor T2
Teplotní senzor T3
Filtr
SR962S
Elektrický dohřev (volitelné)
STUDENÁ VODA HORKÁ VODA sluneční kolektor svépomocí J A
Solární zásobník (bojler) JPT1
Výměník K
© Copyright 2016 XTRA, s.r.o. | all rights reserved
Ohřev vody, sluncem Solární kolektory 2. generace, nyní o 26% výkonnější !
Tato sestava obsahuje základní části potřebné k sestavení plně funkčního solárního systému. Součástí této sestavy není solární zásobník, protože někteří zákazníci již nějaký bojler s výměníkem vlastní. Rozhodněte se, zda budete umísťovat kolektor na rovnou nebo šikmou střechu a podle toho si přiobjednejte stojan, nosník nebo střešní háky. Změřte si vzdálenosti mezi bojlerem, čerpadlovou jednotkou a kolektorem a případně si přiobjednejte X-Flex nerezový vlnovec Množství nemrznoucí solární kapaliny se odvíjí od objemu výměníku v bojleru, v případě potřeby si přiobjednejte
Základní solární sestava s kolektorem JMC-5818-20
Pozice          Název    Kusů      Poznámka
A Kolektor JMC-5818-20 1
B Čerpadlová jednotka SR961S 1
C Sada Matice, podložka, segment 1/2" 8
D X-Flex 1, vlnovec 10 m      Odříznutou část vlnovce použijte k připojení expanzní nádoby k čerpadlové jednotce
E X-Flex 3, vlnovec s kabelem 10 m
F Odvzdušňovací ventil - sestava 1
I Solární expanzní nádoba, 18 l 1
J Redukce ¾” - ½” 2
K Solární zásobník s výměníkem 1             Není součástí dodávky
L Filtr ½” 1
M Vsuvka ½” 2
N Solární nemrznoucí kapalina Kolekton P Super 10 l
O Sada, nosník kolektoru na šikmou střechu 1             Není součástí dodávky, nutno zvolit, zda potřebujete nosník, nebo stojan na rovnou střechu
P Stojan na rovnou střechu 1             Není součástí dodávky, nutno zvolit, zda potřebujete nosník, nebo stojan na rovnou střechu
Solární kolektory 2. generace, nyní o 26% výkonnější ! C C C C C C C C D E F H J K L M M N O P
Čerpadlová jednotka SR961S
Expanzní nádoba
Odvzdušňovací ventil - sestava
Solární zásobník (bojler) JPT1
Teplotní senzor T1
Teplotní senzor T2
Teplotní senzor T3
Filtr
Elektrický dohřev (volitelné)
STUDENÁ VODA HORKÁ VODA Výměník sluneční kolektor svépomocí J A SR962S
© Copyright 2016 XTRA, s.r.o. | all rights reserved
Ohřev vody, sluncem Solární kolektory 2. generace, nyní o 26% výkonnější !
Tato sestava obsahuje základní části potřebné k sestavení plně funkčního solárního systému. Součástí této sestavy není solární zásobník, protože někteří zákazníci již nějaký bojler s výměníkem vlastní. Rozhodněte se, zda budete umísťovat kolektor na rovnou nebo šikmou střechu a podle toho si přiobjednejte stojan, nosník nebo střešní háky. Změřte si vzdálenosti mezi bojlerem, čerpadlovou jednotkou a kolektorem a případně si přiobjednejte X-Flex nerezový vlnovec Množství nemrznoucí solární kapaliny se odvíjí od objemu výměníku v bojleru, v případě potřeby si přiobjednejte
Základní solární sestava s kolektorem JMC-5818-20
Pozice     Název			    Kusů	     Poznámka A          Kolektor JMC-5818-20		1  B          Čerpadlová jednotka SR961S		1 C          Sada Matice, podložka, segment 1/2"	8 D          X-Flex 1, vlnovec			10 m	Odříznutou část vlnovce použijte k připojení expanzní nádoby k čerpadlové jednotce E          X-Flex 3, vlnovec s kabelem		10 m F          Odvzdušňovací ventil - sestava		1	 I           Solární expanzní nádoba, 18 l		1 J          Redukce ¾” - ½”			2 K          Solární zásobník s výměníkem		1	Není součástí dodávky L           Filtr ½”			1 M          Vsuvka ½”			2 N          Solární nemrznoucí kapalina Kolekton P Super	10 l O          Sada, nosník kolektoru na šikmou střechu	1	Není součástí dodávky, nutno zvolit, zda potřebujete nosník, nebo stojan na rovnou střechu P          Stojan na rovnou střechu		1	Není součástí dodávky, nutno zvolit, zda potřebujete nosník, nebo stojan na rovnou střechu Solární kolektory 2. generace, nyní o 26% výkonnější ! C C C C C C C C D E F I J K L M M N O P
Čerpadlová jednotka SR961S
Expanzní nádoba
Odvzdušňovací ventil - sestava
Solární zásobník (bojler) JPT1
Teplotní senzor T1
Teplotní senzor T2
Teplotní senzor T3
Filtr
SR962S
Elektrický dohřev (volitelné)
STUDENÁ VODA HORKÁ VODA Výměník sluneční kolektor svépomocí J A
