Ohřev vody sluncem Solární kolektory 2. generace, nyní o 26% výkonnější !
Základní solární sestava s kolektorem JMC-5818-30
Pozice     Název     Kusů      Poznámka

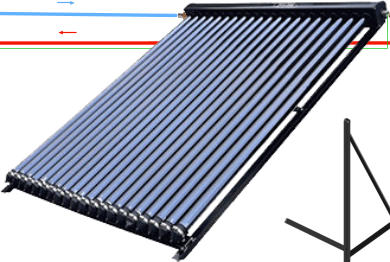

A Kolektor JMC-5818-30 1
B Čerpadlová jednotka SR961S 1
C Sada Matice, podložka, segment ½” 8
E X-Flex 3, vlnovec s kabelem 10 m
F Odvzdušňovací ventil - sestava 1
I Solární expanzní nádoba, 18 l 1
J Redukce ½” - ¾” 2
K Solární zásobník s výměníkem 1 Není součástí dodávky
L Filtr ½” 1
M Vsuvka ½” 2
N Solární nemrznoucí kapalina Kolekton P Super 10 l

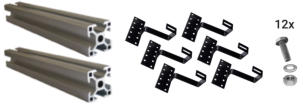

O Sada, nosník kolektoru na šikmou střechu 1 Není součástí dodávky, nutno zvolit, zda potřebujete nosník, nebo stojan na rovnou střechu

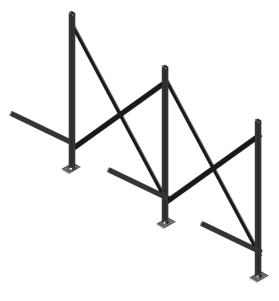

P Stojan na rovnou střechu 1 Není součástí dodávky, nutno zvolit, zda potřebujete nosník, nebo stojan na rovnou střechu
Tato sestava obsahuje základní části potřebné k sestavení plně funkčního solárního systému. Součástí této sestavy není solární zásobník, protože někteří zákazníci již nějaký bojler s výměníkem vlastní. Rozhodněte se, zda budete umísťovat kolektor na rovnou nebo šikmou střechu a podle toho si přiobjednejte stojan, nosník nebo střešní háky. Změřte si vzdálenosti mezi bojlerem, čerpadlovou jednotkou a kolektorem a případně si přiobjednejte X-Flex nerezový vlnovec Množství nemrznoucí solární kapaliny se odvíjí od objemu výměníku v bojleru, v případě potřeby si přiobjednejte
D X-Flex 1, vlnovec 10 m Odříznutou část vlnovce použijte k připojení expanzní nádoby k čerpadlové jednotce
M Solární kolektory 2. generace, nyní o 26% výkonnější ! C C C C C C C C D E F I J K L M N O P
Čerpadlová jednotka SR961S
Expanzní nádoba
Odvzdušňovací ventil - sestava

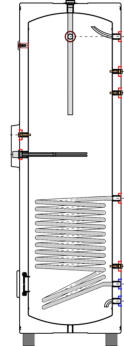

Solární zásobník (bojler) JPT1
Teplotní senzor T1
Teplotní senzor T2
Teplotní senzor T3
Filtr
SR962S
Elektrický dohřev (volitelné)
STUDENÁ VODA HORKÁ VODA Výměník sluneční kolektor svépomocí J A
